ซ่อมเพาเวอร์ซัพพลาย Dell Optiplex 9020

 การซ่อมเพาเวอร์ซัพพลายคอมพิวเตอร์หรือว่า Power ATX ในยุคปัจจุบันนี้ไม่ค่อยเป็นที่นิยมมากนักเนื่องจากราคามือสองนั้นไม่ได้แพงมากนักทำให้ช่างไม่อยากเสียเวลาในการรับซ่อมเพราะต้องใช้เวลาในการซ่อมนานรวมทั้งการถอดประกอบแม้จะดูง่ายๆแต่จริงๆค่อนข้างยุ่งยากในการตรวจเช็คหาอุปกรณ์ที่เสีย

 สำหรับเพาเวอร์ซัพพลายแบรนด์ไม่ว่าจะยี่ห้อไหนก็ตามด้วยรูปทรงเฉพาะที่ไม่อาจเอารุ่นอื่นๆมาทดแทนได้แม้แต่ยี่ห้อเดียวกันก็ตามเนื่องจากบางรุ่นใช้ Connector 6Pin บางรุ่นใช้ Connector 8Pin แม้ว่าจะสามารถโมดิฟายใช้ด้วยกันได้แต่ก็มีช่างน้อยคนที่จะรู้รายละเอียดเนื่องจากรายละเอียดฮาร์ดแวร์ด้านระบบไฟเป็นเรื่องของอิเล็คทรอนิคส์ล้วนๆ ควรต้องรู้เรื่องอิเล็คทรอนิคส์พื้นฐานอย่างดี

บทความที่เกี่ยวข้อง    เฉลยซ่อม Power Supply Dell    ใช้มิเตอร์เข็มวัดโอห์ม (เบื้องต้น 2)    ใช้มิเตอร์เข็มเช็คสัญญาณพัลส์(สวิทชิ่ง)    การใช้มิเตอร์เข็มวัด Mosfet



How to: Fix 'Dead' Dell OptiPlex 9020

 บทนี้จะมาแนะนำขั้นตอนการซ่อมเพาเวอร์ซัพพลายแบรนด์ Dell รุ่น Optiplex 9020 ซึ่งหลักการทำงานของเพาเวอร์ซัพพลายรุ่นนี้ก็เหมือนเพาเวอร์ซัพพลายคอมพิวเตอร์ทั่วไปคือเป็นแบบ ATX 8Pin มีรายละเอียดดังนี้

Connector ATX 8Pin

⌑ เส้นสีเขียวคือ Ps_on มีแรงดัน 5V

⌑ เส้นสีม่วงคือ 12VSB

⌑ เส้นสีขาวคือ ไฟ 12V

⌑ เส้นสีเทาคือ Power Good (Power OK)

⌑ เส้นสีดำคือ กราวด์(Ground)

Vcore 4Pin

⌑ เส้นสีเหลืองคือไฟ 12V

⌑ เส้นสีดำคือ กราวด์(Ground)

หลักการทำงานก็คือเมื่อเสียบไฟ AC เข้าขณะที่ยังไม่ได้กดสวิทเปิดเครื่องเราสามารถใช้มิเตอรืวัดแรงดันไฟตามขาต่างๆได้ดังนี้ เส้นสีเขียว Ps_on จะมีแรงดันไฟ 5V, เส้นสีม่วง 12VSB จะมีแรงดันไฟ 12V,เส้นสีขาว จะมีไฟหลังจากกดสวิทเปิดเครื่องแล้วคือ 12V, เส้นสีเทาคือไฟ Power Good หรือ Power OK ต้องมีแรงดันไฟ 3-5V(หากไม่ได้ตามเพาเวอร์จะหยุดการทำงาน)

และในส่วนของ ATX 4Pin นั้นเป็นไฟเลี้ยง CPU มีแรงดัน 12V หลังจากกดสวิทเปิดเครื่อง

ขั้นตอนการตรวจเช็คให้วัดไฟ 12VSB และไฟ 5V Ps_on หากไม่มีให้เช็คอุปกรณ์ตามภาพด้านล่างซึ่งเป็นฝั่งไพรมารี่ประกอบไปด้วย

  ① C ฟิลเตอร์ค่า 220μF400V

  ② R 0.5Ω สามารถใช้ค่าต่ำๆระหว่าง 1Ω-10Ω แทนได้ในกรณีหาค่าเดิมไม่ได้

 ③ IC TNY290 ไอซีเบอร์นี้ในเบื้องต้นสามารเช็คโดยการวัดโอมห์ได้(เช็คเหมือน TNY280)

>>> ตามบทนี้  <<<

โดยส่วนมากฝั่งไพรมารีจุดเสียหลักๆจะอยู่ที่อุปกรณ์ 3 ตัวนี้***หากฟิวส์ขาด อย่า!ลืมเช็ค Diode Bridge และ Moset ด้วยและในการซ่อมเพาเวอร์ซัพพลายทุกครังควรใช้หลอดไฟต่อแทนฟิวส์ไว้ก่อนหรือใช้ไฟ AC 220V ผ่านเครื่องป้องกันโหลดช๊อตด้วยสามารถทำใช้เองได้ง่ายๆ >>>ดูจากคลิปนี้<<<

หากเราซ่อมฝั่งไพรมารี่เสร็จเรียบร้อยไฟ 5V Ps_on และไฟ 12VSB ออมาครบให้ลองจั๊มออนเครื่องซึ่งรุ่นนี้ไม่ต้องหาลวดหรือสายจั๊มให้ยุ่งยากเพราะด้านหลังจะมีสวิทให้กดได้พร้อมไฟสถานะโชว์ด้วยหลังจากที่กดสวิทด้านหลัง(กดค้างไว้)ไฟชุดที่เหลือก็จะจ่ายออกมาปกติ

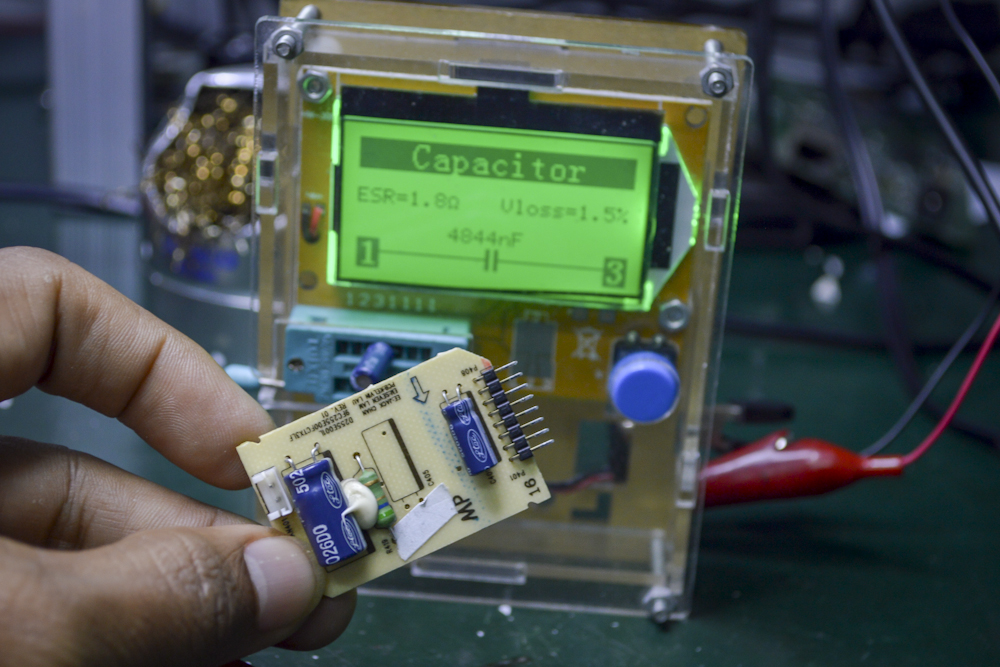

แต่ต้องไปลองบูทกับเมนบอร์ดดูก่อนเพราะบางทีเราวัดไฟขณะไม่มีโหลดไฟออกปกติแต่เมื่อต่อโหลดหรือเสียบเข้ากับเมนบอร์ดกลับไม่สามารถบูทเครื่องได้ เช่น มีอาการติดดับๆ วนไปเรื่อยๆ ให้ทำการถอด C ฟิลเตอร์ฝั่ง Output ออกมาเช็คทุกตัว อย่างเช่นรูปด้านล่างเช็ค C ด้วยเครื่อง Multifunction LCR-T4

ทั้งหมดนี้เป็นเพียงแนวทางสำหรับการซ่อม Power Supply Dell Optiplex ซึ่งในหน้างานของแต่ละคนอาจจะมีความแตกต่างกันออกไปจุดเสียอาจเป็นไปตามนี้หรือจะแตกต่างไปจากนี้

----------------------------------------
