การใช้งานเครื่อง Multifunction LCR-T4, การใช้งานเครื่องวัดอุปกรณ์อิเล็คทรอนิคน์อัตโนมัติหรือเครื่องมัลติฟังชั่น(Multifunction)รุ่น.LCR-T4.ถือเป็นรุ่นยอดนิยมสำหรับช่างอิเล็คทรอนิคส์.ทั้งที่เป็นช่างมือใหม่และช่างที่มีความชำนาญแล้วก็นิยมใช้งานเช่นกัน.ด้วยราคาที่ไม่แพงเกินไปสำหรับรุ่นนี้เมื่อเทียบกับฟังชั่นการใช้งานที่สามารถวักทดสอบอุปกรณ์อิเล็คทรอนิคส์ได้แทบทุกชนิดและบอกผลเป็นตัวเลขรวมถึงความแม่นยำก้อยู่ในระดับที่เชื่อถือได้

เครื่อง Multifunction LCR-T4 มีความแม่นยำอยู่ในระดับที่เชื่อถือได้ เป็นอีกหนึ่งเครื่องมือวัดที่ช่วยอำนวยความสะดวกให้ช่างซ่อมได้เป็นอย่างมาก

เนื้อหาที่เกี่ยวข้อง

➤ การวัดโอห์มไอซีพัลล์(PWM)
➤ สร้างเครื่องป้องกันโหลดช๊อต
➤ การซ่อมสวิทชิ่งสำหรับมือใหม่
➤ DATA SHEET

เครื่องวัด.LCR-T4.รุ่นนี้ใช้ไฟเลี้ยงชุดเดียวคือ.9VDC.ซึงจะมีทั้งที่เป็นแบบขั่วเสียบและแบบรางถ่านซึ่งถูกออกแบบมาสำหรับต่อเข้ากับถ่าน9V...แต่ตรงจุดนี้สามารถใช้ไฟเลี้ยงจากจุดอื่นแทนได้ที่มีแรงดันประมาณ.9V.ซึ่งสามารถดัดแปลงได้ตามความสะดวกของการใช้งาน

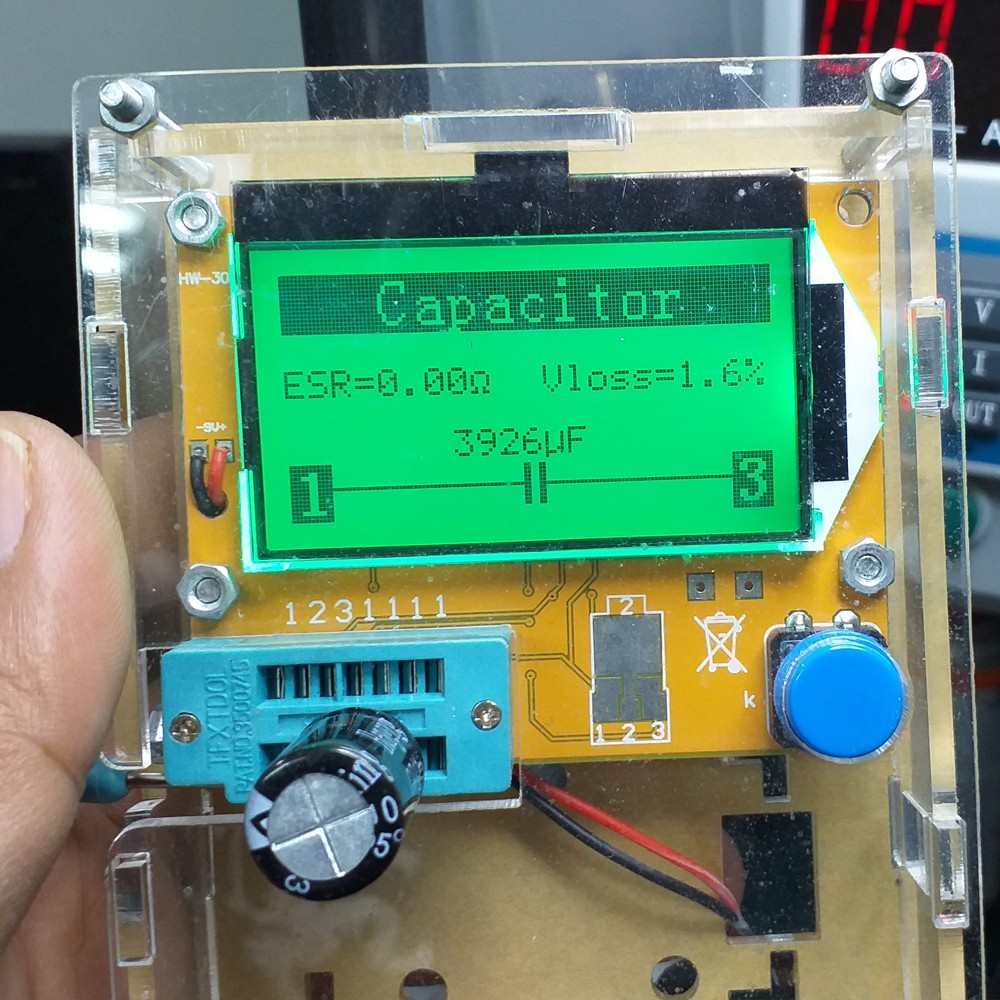

สำหรับตำแหน่งขาในการวัดค่อนข้างที่จะเป็นอัตโนมัติสังเกตที่ช่องเสียบตำแน่งขวาสุด4ขา(1111)ทั้ง4ขานจะเป็นขาเดียวกันทั้งหมดจะเป้นจุดเริ่มของขาอุปกรณ์ขาใดขาหนึ่งเมื่อจะทำการวัด...และอีกตำแหน่งอีกด้านซ้าย3ช่องจะเรียงกัน(123)ทั้ง3ขานี้จะอัตโนมัติคือสามารถหันขาอุปกรณ์ไปทางไหนก็ได้เครื่องจะค้นหาและอ่านมค่าให้อัตโนมัติ

ในส่วนของฝั่งตรงข้ามจะเป็นตำแหน่งคู่ขนานกัน..และหากจะวัดทั้ง2ช่องก็สามารถทำได้เช่นกันแต่ในช่องด้านขวา(1111)จะต้องเสียบขาอุปกรณ์เพียงขาใดขาหนึ่งเท่านั้น,ในส่วนตำแน่งการวัดบนแผ่นปริ้นด้านข้างช่องเสียบนั้นไว้สำหรับ.TR.หรือ.Mosfet.แบบ.SMD.หากประกอบลงกล่องแล้วอาจจะวัดยากสามารถต่อสายเป็นปากคีบออกมาเพื่อวัดภายนอกได้

ดูวิธีการใช้เพิ่มเติมได้จากคลิปด้านล่างนี้
