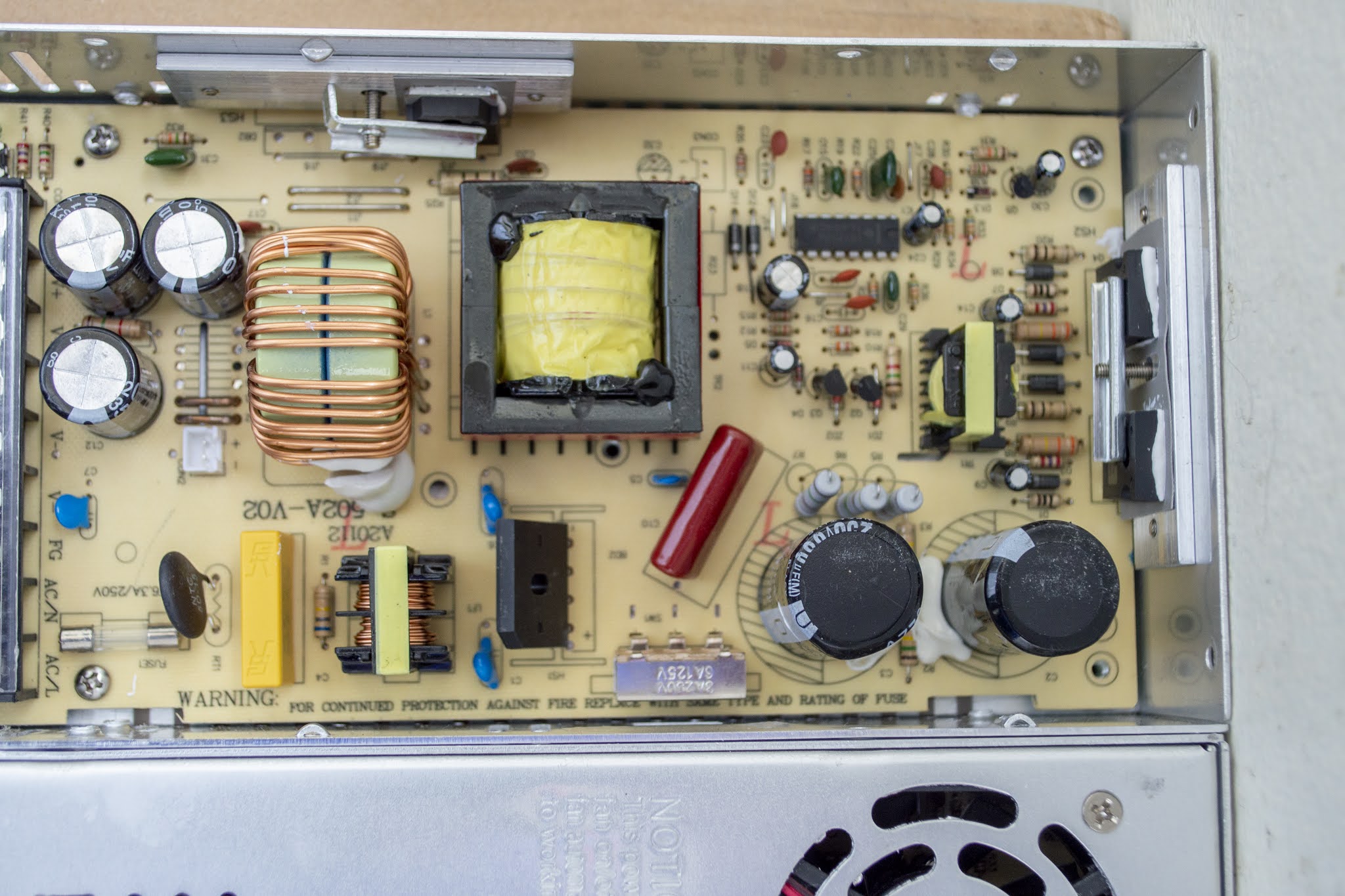

จับมือซ่อมสวิทชิ่ง EP2 ต่อจากEPที่1 ในตอนที่แล้วได้
แนะนำทางเดินไฟตั้งแต่ต้นทางคือจากไฟACไปจนถึงผ่าน
วงจรเรคติฟายแปลงไฟเป็นDCและกรองไฟให้เรียบโดย
วงจรฟิลเตอร์ได้เป็นแรงดันไฟ300ที่พร้อมใช้งานสำหรับ
วงจรสวิทชิ่ง
ไฟ300โวลล์ที่ได้จะถูกส่งไปยังTR(ทรานซิสเตอร์)สวิทชิ่ง
ที่ทำหน้าที่เป็นสวิทชิ่งซึ่งในวงจรจะถูกออกแบบใช้งาน
แบบฮาร์ฟบริดจ์คอนเวอร์เตอร์(Half bridge Converter)
คือใช้ทรานซิสเตอร์2ตัวทำงานเป็นสวิทชิ่งผลัดกันทำงาน
คนละครึ่งจึงเรียกว่า Half Bridge
ดูภาพด้านบนประกอบ จะเห็นว่าเส้นที่ขีดลากด้วนสีแดงนั้น
คือแรงดันไฟ300โวลล์จะถูกส่งไปที่TRตำแหน่ง Q4ที่ขาC
และมีการใช้R14และR20ต่อเพื่อฟิกซ์ไบอัสไปที่ขาBและมี
R13ต่อแบ่งกระแสไว้ด้วยจะสังเกตได้ว่าการจัดวงจรไบอัสนี้
เป็นการจัดวงจรแบบโวลล์เตจดิไวเดอร์ไบอัสให้TRสวิทชิ่ง
และแรงดันยังถูกส่งผ่านขาEของQ4ส่งไปที่ขาCของTR
ตำแหน่งQ1ซึ่งทำหน้าที่เป็นสวิทชิ่งเหมือนกันทำงานกัน
คนละครึ่งการจัดวงจรไบอัสก็เช่นกันมีR8และR9ต่อรับ
แรงดันจากไฟสูงมาไบอัสที่ขาBและมีR4ต่อเพื่อแบ่งแรง
ดันเป็นโวลล์เตจดิไวเดอร์ไบอัสเหมือนกัน
ข้อสังเกตจากภาพบนเส้นที่ขีดลากด้วยสีแดงคือแรงดันไฟ
300โวลล์โดยประมาณและเส้นสีชมพูจะต้องเป็นครึ่งหนึ่ง
ของเส้นสีแดงคือ150โวลล์โดยประมาณ สำหรับเส้นสีเขียว
ลองคำนวณด้วยโปรแกรมVoltage Divider Calculator
หรือใครจะโหลดแอฟมาคำนวณก็ได้เช่นกันแแรงดัน ณ
จุดนี้ก็จะได้ประมาณ 1.013โวลล์แต่ในหน้างานจะไม่ตรง
ตามนี้อาจะได้ไกล้เคียงนี้เนื่องจากError จากอุปกรณ์อื่นๆ
ด้วยก็คิดไว้ประมาณ 1-5โวลล์ถือว่าปกติ
เมือTRสวิทชิ่งทั้ง2ตัวได้รับไบอัสถูกต้องก้จะเริ่มทำงาน
ในขั้นแรกจะส่งผลให้แรงดันไฟDCใสเส้นสีชมพูภาพบน
นั้นมีการกระเพื่อมเล็กน้อยแต่ก็เพียงพอที่จะเกิดสนาม
แม่เหล็กมีการเหนี่ยวนำข้ามขดของT2 ดูภาพล่างประกอบ
เมื่อมีการเหนี่ยวนำมาขดเซคคั่นดารี่จึงมีแรงดันไฟAC
ต่ำๆประมาณ4-5โวลล์ในวงจรที่ขีดลากเส้นสีเขียวคือแรง
ดันไฟACที่ได้จากการทำงานของTRสวิทชิ่งในขั้นแรก
ดูขดล่างแรงดันไฟACจะถูกส่งมาเรคติฟายโดยไดโอด
D11และD12ได้เป็นแรงดันไฟDCประมาณ7-8โวลล์เป็นแรง
ดันไฟVCCและถูกกรองให้เรียบโดยC18แรงดันไฟชุดนี้จะ
ถูกส่งไปเลี้ยงICและเป็นไฟเลี้ยงให้TR ไดร์สวิทชิ่งด้วย
***ข้อควรสังเกต
ในขดบนนั้นเมื่อผ่านได้ไดโอดเรคติฟายไปแล้วจะได้
เป้นแรงดันไฟDCออกไปเหมือนกันซึงออกไปทาง
Outputประมาณ 4-8โวลล์ทำให้หลายคนเมื่อวัดไฟ
ชุดนี้ได้จึงคิดว่าสวิทชิ่งทำงานแล้วแต่แรงดันออกต่ำ
แต่จริงๆแล้วสวิทชิ่งยังไม่ได้ทำงานหรือทำแค่ขั้นต้น
