จากคำถามที่หลายๆคนไปรึกษาเรื่องการซ่อมโน๊ตบุคจะมีเพื่อนส่วนหนึ่งได้ถามว่าโน๊ตบุคเปิดไม่ติดเปลี่ยนสวิทแล้วไม่หายต้องทำยังไงต่อ,หรือบางคนก็ถามว่าโน๊ตบุคเปิดไม่ติด"สวิทเสียไหม?"ตอบจากประสบการณ์ที่ซ่อมเมนบอร์ดโน๊ตบุคมาหลายปี 99.5% บอกเลยไม่เสีย เวลาเครื่องเสียไม่เฉพาะคอมพิวเตอร์หรือโน๊ตบุคแต่รวมถึงเครื่องใช้ไฟฟ้าอื่นๆ ด้วยลูกค้าที่ไม่ได้มีพื้นฐานทางด้านนี้ก็จะเริ่มมองหาที่ปรึกษา เช่นกรณีนี้ "โน๊ตบุคเสียทำไง"อย่างแรกเลยที่ส่วนใหญ่มักจะทำกันคือถามคนใกล้ตัว สาเหตุที่ยังไม่ถามช่างเพราะเผื่อจะแก้ปัญหาได้เองหรือมีคนใกล้ตัวที่พอจะแก้ปัญหาให้ได้เพราะไม่อยากเสียค่าใช้จ่ายในการซ่อม
กรณีโน๊ตบุคเสียเปิดเครื่องไม่ติดเครื่องนี้ถ้าเล่าทีมาที่ไปจะยาวมากสรุปสั้นๆ.ว่าลูกค้าคิดว่าสวิทเสียจึงให้คนรู้จักซึ่งสามารถถอดเปลี่ยนอุปกรณได้ทำการเปลี่ยนสวิทให้ซึ่งเปลี่ยนของใหม่ไปทั้งหมด.4-5.ตัวแต่ก็ยังเป็นอาการเดิม.จึ่งเริ่มค้นหาร้านซ่อมและส่งเครื่องมาซ่อมในที่สุด
ดังที่กล่าวไปตั้งแต่ตอนต้นว่าโน๊ตบุคเสียด้วยอาการเปิดไม่ติด(ไฟเข้า)ส่วนใหญ่แล้วเกินกว่า.90%.ไม่ได้เป็นที่สวิทเสีย.แต่จะเกิดจากระบบไฟภายในวงจรทำงานผิดพลาด.ปกติเครื่องส่วนใหญ่ของเมนบอร์ดคอมพิวเตอร์จะใช้รูปแบบวงจรพูลอัฟ(Pull-Up)ในการสั่งออน(On)หากสงสัยว่าสวิทเสียจริงหรือไม่สามารถเช็คได้การวัดโอมห์และวัดไฟดูภาพด้านล่างประกอบจะเห็นว่าตำแหน่ง.SW3.คือตำแหน่งสวิทสำหรับเปิด-ปิดเครื่อง
...
การวัดโอมห์ให้ใช้ปลายสายมิเตอร์จับที่ขา1กับ2(ซึ่งต่อถึงกัน)วัดความต้านทานเทียบกับกราวด์(ขา3กับ4)จากนั้นก็กดสวิทดูถ้าความต้านทานลดลงขณะที่กดก็แสดงว่าสวิทไม่ได้เสีย..สำหรับการวัดไฟให้วัดที่ขา.ON/OFFBTN#.เทียบกราวด์โดยส่วนใหญ่จะวัดแรงดันได้ประมาณ.3V.เมื่อกดสวิทออนเครื่องแล้วแรงดันจะตกลงไปเหลือ.0V.และกลับมาเป็น.3V.เหมือนเดิมเช่นนี้ถือว่าสวิทไม่เสีย..ดังนั้นเมื่อสวิทไม่เสียแต่ยังออนไม่ได้(เปิดเครื่องไม่ติด)ก็จะต้องไปหาสาเหตุที่แท้จริงต่อไป
...
สำหรับกรณีเครื่องรุ่นนี้เป็นยี่ห้อ.Acer.พาทบอร์ด.LA-4493P.ในลำดับการออนเครื่องจะต่างไปจากรุ่นอื่นๆ.ทั่วไปคือ.ไฟสวิทหรือไฟตรงตำแหน่ง.ON/OFFBTN#.เริ่มแรกจะมีแรงดัน.17V.หลังจากกดสวิทออนเครื่องจะตกลงไปเป็น.0V.และกลับขึ้นมาคงที่อยู่ที่.3V.ซึ่งแบบนี้ถือว่าปกติสำหรับรุ่นนี้ตรงนี้เองสร้างความสับสนให้ช่างหลายๆคนอย่างมากทีเดียว
...
เครื่องนี้หลังจากเริ่มตรวจเช็คพบว่าไฟสวิท(ON/OFFBTN#)มี.17V.พอกดสวิทออนเครื่องแแล้วตกลงไปเป็น.0V.แล้วกลับมาเป็น.17V.เหมือนเดิม.ถือว่าผิดปกติเพราะปกติจะต้องกลับมาคงที่ประมาณ.3V...ขั้นตอนการตรวจเช็คต่อไปคือเช็คไฟ.EC_ON.ที่ขา102.ของ.EC.หลังจากกดสวิทออนเครื่องจะต้องจ่ายแรงดันไฟประมาณ.3V.ส่งไปที่ขา.G.ของ.Q122.ดูภาพด้านล่างประกอบ
...
จากการตรวจเช็คพบว่าแรงดันไฟ.3V.ไม่มีจ่ายออกมาจากขา.EC.จึงถือว่าผิดปกติซึ่งแรงดันไฟจุดนี้จะต้องถูกส่งไปถึงขา.G.ของ.Q122.ซึ่งและนอกจากนี้สัญญาณต่างๆ.อีกหลายๆ.ขาก็ไม่มีจ่ายออกมาเช่นกันหากตรวจเช็คแล้วแรงดันไฟเป็นไปตามที่กล่าวมาทั้งหมดจะวิเคราะห์และสันนิษฐานได้ไม่ยากว่า.EC.หรือ.I/O.เสียแน่นอน
...

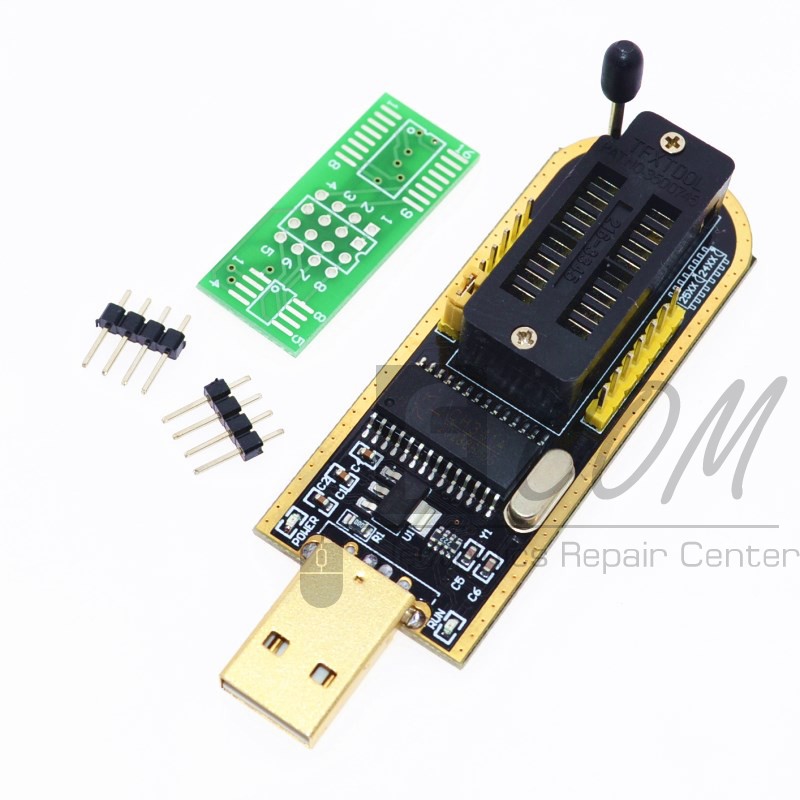

แต่การจะเปลี่ยน.EC.หรือ.I/O.นั้นมีความยากอยู่ไม่น้อยดังนั้นก่อนจะเปลี่ยนต้องทดลองแฟลชไบออสดูเสียก่อน.หากแฟลชแล้วอาการยังเป็นเหมือนเดิมค่อยเปลี่ยน.EC.หรือ.I/O.สำหรับไฟล์ที่แฟลชนั้นสามารถดาวน์โหลดจากเว็บผู้ผลิตโดยตรงหรือค้นหาจากพาทบอร์ด...สำหรับเครื่องแฟลชนั้นหากช่างที่อยู่ในช่วงเริ่มต้นลองใช้เครื่องราคาหลักร้อยดูก่อนก็ได้อย่างเช่นรุ่น..CH341A
วิธีการใช้งานตามคลิปด้านล่างนี้
ตัวอย่างการตรวจเช็ค
อาการดังกล่าวดูจากคลิปด้านล่าง
